无法超越的经典 Thinkpad键盘设计详解

2007-11-20 14:36:44 作者：文三街在线来源：eNet硅谷动力浏览次数：450 文字大小:【大】【中】【小】

　　● 考虑防水性而采用传统的7排键布局

　　ThinkPad抢在其他公司之前在笔记本的防水性方面取得突破。早在1998年，ThinkPad 600就初次对键盘进行了防水设计，并取得不错的效果。现在，ThinkPad为键盘下的电路设置了防水的顶，键盘单元采用了防止液体流出的澡盆结构，并在侧面和底面等超过2处的地方设计了排水漕。防水贴纸还能起到防止自动铅笔铅芯和订书机钉等杂物混入主板而造成短路。

　　

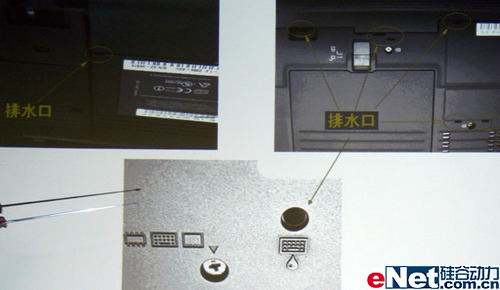

　Thinkpad笔记本底面的排水孔设计

　　ThinkPad在保证防水性之外，还在进行耐久性实验。如果不小心把咖啡洒在了键盘上，不用着急，用纸巾擦掉就是了。如果咖啡粘在上面了可以修理传感器进行清除。堀内如是说。

　　ThinkPad的键盘在整体外观设计上采用7行的设计。Home、End、PgUp、PgDn等键采用了让其独立出来的设计，此外，功能键每4个键划分为一个区，方向键要比其它键低一些，这种外形设计对于其他制造商来说堪称楷模，ThinkPad的键盘为其博得了好评。而自2000年以来，esc键的前后有所扩宽，令输入更加轻松。

　　在细节部分，ThinkPad对键盘顶端印刷的文字的识别性和对比度也很重视。现在，银色的字体再搭配键盘灯，即使在暗处，也能轻松地看见文字。与5、6年前使用的珍珠白相比，文字的对比度更好。堀内说：把文字变成银色在体现高档的同时，ThinkPad还优先考虑到了实用性。

　　● ThinkPad方便好用的指点杆

　　在笔记本中，指取装置是与键盘同样重要的输入设备。众所周知，最近几乎所有笔记本都采用静电式触摸板，而ThinkPad依然采用棒式指点杆，誓将指点杆进行到底。（使用配备双重指示设备的ThinkPad时，普通操作用指点杆，进行图像编辑等细致操作时推荐使用触摸板）

　　

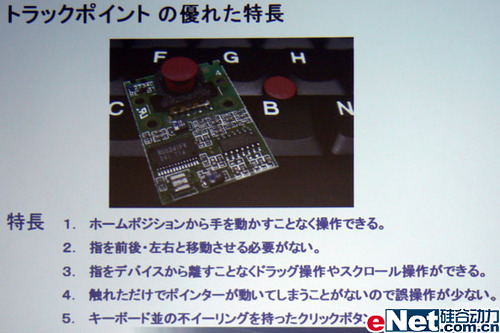

　指点杆是Thinkpad另一个引以为傲的设计

　　指点杆最大的优点就是手不用移动位置即可进行操作。尤其在用户进行盲打时，设置在键盘中央的指点杆更能让用户可进行随心操作。另外，相信大家都有打字时误碰触摸板，导致指针乱飞的情况，而指点杆则不会有这种事发生。

　　

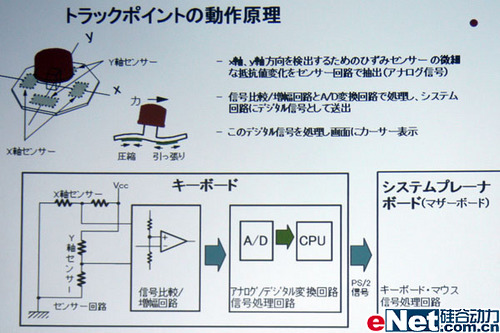

　指点杆的工作原理

　　

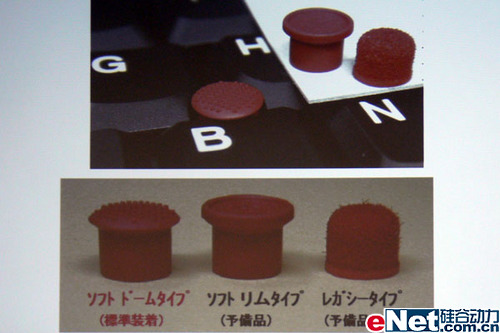

　　不同规格的“小红帽”

　　指点杆的工作原理即是在瓷制金属板上设置能检测出x轴和y轴的倾斜传感器，这样传感器能检测到细微的抵抗值变化，通过信号比较、增幅电路和A/D变换电路对信号进行处理，然后以PS/2信号发送给主板。过去的机型采用8bit精度的内部处理，但为了降低光标的不定指示，近来采用了10bit精度的内部处理。另外，自4年前开始，出现了3种不同的“小红帽”，以满足用户的不同需求。

　　此外，Thinkpad还在指点杆的正下方预设了缓冲空间。这样，在合上笔记本时，即使再大的压力，也不至于损坏液晶屏。堀内说：之前我们是没有这样的设计，当时指点杆很容易把液晶屏磨损，所以在10多年前我们就开始设置缓冲空间。
